板式换热器

  • 产品名称: 板式换热器
  • 产品分类: 换热器
  • 公司名称: 山东易安换热设备有限公司
  • 型号规格:
  • 产品用途:
  • 产品价格: ¥0.0
  • 添加时间: 17/05/10
  • 分    享:
产品详情
询盘

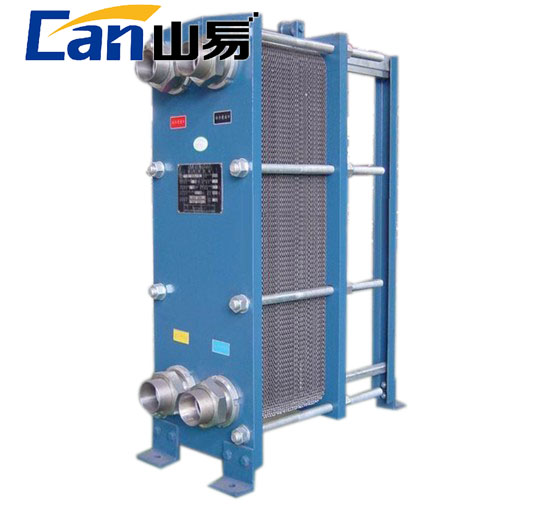

板式换热器

    BR型板式换热器的主要结构是由一系列具有一定波纹形状的传热板片、密封胶垫、夹紧螺栓和压紧板、整机框架等零部件叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。
  板式换热器,也就是根据外形来区分,可分为四大类:可拆卸板式换热器、焊接板式换热器、螺旋板式换热器、板卷式换热器。
  其中,焊接板式换热器又分为:半焊接板式换热器、全焊接板式换热器、板壳式换热器、钎焊板式换热器。
  性能优点:
  1、总传热系数高,设备占地面积小
  板式换热器的板片一般制成槽形或波纹形,介质在流道内的流动呈复杂的三维流动结构,其流动方向及流动速度均不断变化,造成很大的扰动,在低雷诺数(一般Re=50~200)下即可诱发湍流(而列管式换热器则要求雷诺数达到2000以上)。由于大的扰动减薄了液膜的厚度,可防止杂质在传热面上沉积粘附,从而减小污垢热阻,加之板片厚度仅0.6~0.8mm,热阻较小,另外在板式换热器中,冷热流体分别从板片的两侧通过,流体流道较小,不会出现象管壳式换热器那样的旁路流,故总传热系数较高。若以水 /水为传热介质,板式换热器的总传热系数可达8360~25080kJ/m2?h?℃为管壳式换热器传热系数的3~5倍,但其设备体积仅为管壳式换热器的30%左右。
  2、传热效率高
  板式换热器的传热效率非常高,国际上已有多家公司能提供最小对数平均温差△Tm=1℃的板式换热器产品。但冷热物流最小对数平均温差过小将导致换热器的换热面积很大,从工程应用角度而言并不经济。
  3、对数平均温差大
  提高传热对数平均温差是强化传热效果的重要手段。流体的流动方向和方式都会影响对数平均温差。板式换热器内流体的流动总体上呈并流或逆流的方式,其传热平均温差的修正系数通常为0.95左右。而在管壳式换热器中,两种流体分别在壳程和管程内流动,总体上是错流的流动方式,即在壳程为混合流动,在管程为多股流动,所以传热平均温差的修正系数一般较小(约0.8左右)。
  4、组装灵活,操作弹性大
  使用维修方便板式换热器由若干张板片组装而成,只需增、减板片的数量即可方便地调节换热面积的大小,因此使用非常灵活,操作弹性大,并且不象管壳式那样,需要预留出很大的空间用来拉出管束检修。而板式换热器只需要松开夹紧螺杆,即可在原空间范围内100%地接触倒换热板的表面,维修方便。
  板式换热器使用中的注意事项。
  1、注意防止板式换热器结冰:
  当温度低于零摄氏度是,板式换热器内外的水都会结冰,结冰以后体积增大,从而造成板式换热器的胀裂。因此,安装板式换热器必须配备排水设备,以便于在板式换热器闲置时,将其中的水排出。
  2、水中的污垢处理 :
  固体污垢:不融于水的固体,轻易梗塞管讲和暖交流器。纤维钝物没有能够通过换冷器,必定要想法除掉。颗粒杂物不能小于 0.8mm,倡议装置一个 40~ 70目标功滤器。但功滤器必需按期保护颐养,肃清钝物。
  可溶于水的物资。水中的钙镁离子在高温的作用下会结成水沟水垢,会影响板式换热器的热交换率,使板式换热器的性能降低!处理办法,缩小水中钙镁离子的含量。等解了火垢再入行处理,将会事半功倍。
  污垢处置:板式换热器在实际使用中,在其轮回水污垢会徐徐删少,所以板式换热器应在使用了一段时间后应当对其入止污垢处理。
  3、防腐蚀性:
  不锈钢对大少数的化学药品存在抗腐蚀性,但对氯离子的淡度比拟迟钝。因此,必须制约其淡度在 280ppm或更大(低于 55℃)。并且水的 PH值必须坚持在一定的范围之间。
